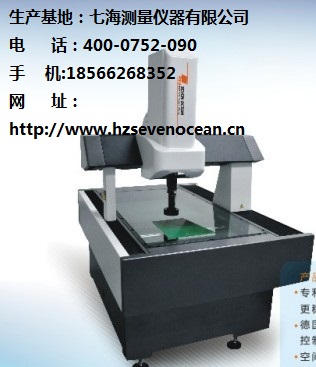

2.5次元測量儀|深圳七海測量|全方位為您服務

在此，實際長度為活塞的外徑，加工精度*到0.1mm，而像素長度從預測量結果中讀出，*到0.01個像素，即所謂的子像素級。

5 測量方法

在外觀尺寸測量中，所用視覺檢測軟件提供了Gauging函數庫，并且采用子像素測量技術，軟件測量精度可達到0.01個像素，足以滿足產品*0.1mm級的精度要求。在彈簧組件檢測中，各被測物的測量目的有所區別，精度要求也*不同。另外，活塞為規則的圓柱體，而彈簧為不規則的螺旋體。綜合考慮以上因素，測量工具需要依據對象特征擇優選取。

● 活塞外徑檢測

通過檢測灰度跳變可以很容易地檢測到活塞的邊緣，并以兩條直線間的最小距離作為活塞的外徑。

● 彈簧外徑檢測

由于彈簧的輪廓為鋸2.5次元測量儀齒形，所以先檢測鋸齒尖端輪廓，然后將三段邊緣擬合為一條直線，從而可以如同活塞外徑一樣以兩條直線間的最短距離作為彈簧的外徑。圖2說明了這個過程。

（b）擬合彈簧輪廓得到的直線

（c）將彈簧和活塞外邊緣作為測量對象

（d）彈簧和活塞外徑的測量結果

● 同心度檢測方法

同心度定義為兩圓圓心的接近程度，一般以兩圓心之間的距離作為量度。然而，在該系統中需要從側面觀察，并檢測活塞和彈簧的同心度。在此提出了兩種解決方案。

方案一：間距測量法。計算彈2.5次元測量儀簧邊緣與活塞邊緣的兩側間隙，如該空隙寬度在規定的公差范圍內，即認為活塞和彈簧的同心度合格。

方案二：中心線測量法。嘗試尋找彈簧和活塞的中心線，并計算兩條中心線的夾角，如該夾角在規定的公差范圍內，即認為活塞和彈簧的同心度合格。

① 間距測量法

沿用測量活塞和彈簧外徑的邊緣檢測算法，可以方便的計算出彈簧邊緣與活塞邊緣的間隙寬度。由于采用成90°的雙攝像鏡頭，故進一步推算得出兩圓心間的距離。在此假定彈簧的傾斜程度很小，可以認為彈簧頂面和活塞頂面平行

七海測量技術（深圳）有限公司的前身美國“七海光電”成立于1990年，位于紐約市，1999年在東莞設立影像測量儀研發中心，成為*家進入中國內地生產影像測量儀的國際專業品牌， “七海光電”曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。其產品已廣泛應用在通信、電子、汽車、塑膠，機械加工等行業，并且能夠根據用戶的特定需求，快速提供用戶定制化的產品和解決方案，成為中國領先的影像測量機供應商之一，不斷帶領中國影像測量行業屢創新高。

1999年至今-----

*家推出國產影像式測繪儀與進口品牌競爭；

*家推出電動CNC自動測量的影像式測繪儀與進口品牌競爭；

*家以純軟體功能實現無光柵工作平臺（世界多國專利），領先世界“解決”了阿貝誤差及遲滯誤差及遲滯誤差等世界其他絕大多數廠家無法解決的機械誤差；

*家推出專利虛擬夾具，在您的夾具不標準的情況下，仍然可以做精準的矩陣列測量、環形陣列測量及二次編程測量；

*家以Z軸補償原理真正實現影像3D功能并“解決”了因內應力造成的精度誤差困擾；

*家以多鏡頭聯動來實現精密測高功能（專利），此技術領先世界“解決”了影像式測量儀器無法快速并精準測量高度的困難；

*家以無死角旋轉照明（專利）來“解決”各種高難度光學測量；

現今加入海克斯康計量集團后的“七海光電”，將在“七海測量”名下，運用海克斯康計量集團的資源和技術優勢，引進先進的機械、電子、測頭、新型控制技術，軟件，傳感器等新技術，加大研發投入，引入現代國際化企業管理體系，為中國用戶提供*性價比、高效可靠的全新光學影像產品，并提供*的售后服務，同時也為全球光學影像市場注入新的產品。

“七海測量”是繼海克斯康計量集團在中國現有的兩個生產制造基地之后的第三個集研發、生產制造、銷售服務為一體的現代化生產研發中心。電話400-0752-090/手機:18566268352 “七海測量”將以海克斯康計量集團在中國過去十年的成功經驗和資源優勢為堅實基礎，在未來書寫新的輝煌篇章。

選擇七海光電的四大理由：

1.七海光電16年行業經驗全球領先！

1999年在東莞設立影像測量儀研究中心，成為*家進入中國內地生產影像測量儀的國際專業品牌，“七海光電” 曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。

2.高效可靠的全新光學影像產品

雙鏡頭實時導航測量系統，*影像定位測量導航系統，自動對焦功能,*家以多鏡頭聯動來實現精密測高功能(專利)，此技術領先世界"解決"了一般測量儀器無法快速并精準測量高度的困難。

3.專業的設計制造團隊

中國*合資品牌制造經廠商，國內*家生產影像測量儀，國際化的研發團隊為客戶量身定制設備和提供專業的解決方案。

4.完善的售后服務！

4.1.專業的工程師進行免費產品測量，儀器演示，提供最專業的解決方案

4.2.專業的售后團隊定時的跟蹤和快速的反應系統?

4.3.24小時免費的售后服務熱線
