影像測量儀如何快實現對喇叭鼓紙的檢測

相信大家對喇叭一定都不陌生，喇叭中的主要發生部位*是鼓紙的震動，一個喇叭音質的好與壞跟鼓紙有著莫大的關系，所以生產商對影像測量儀檢測鼓紙的精度要求也是非常高的。
鼓紙主要是由胴體、邊及墊片三部分配合而成，鼓紙有三個重要特性，重量要輕，彈性系數要高以及要有適當的機械損失。


常見的鼓紙大多為復合鼓紙，即胴體與邊為不同材料，復合沾粘成一個完整的鼓紙。胴體常見材質為紙體， 也有如：PP材料、鋁質體、銅質體等。邊的常見材料有： 泡棉、布、橡膠、ESMA、 TPU等，其中橡膠材質的邊由專門的膠邊廠家生產。而鼓紙，我們用影像測量儀主要測量的*是胴體的厚薄分布，R的半徑以及多個指定位置的高度等常規尺寸。
由于胴體的材質都是以輕、薄、軟的材質制成，影像測量儀中的投影及激光掃描充分滿足測量要求。同時，采用七海測量影像測量儀實時導航功能，能夠快速的找到要測量的位置，進行快速編程或掃描，可以有效的提高影像測量儀的綜合測量效率。（如圖示要測量的地方）


檢測方法（一）

高度測量

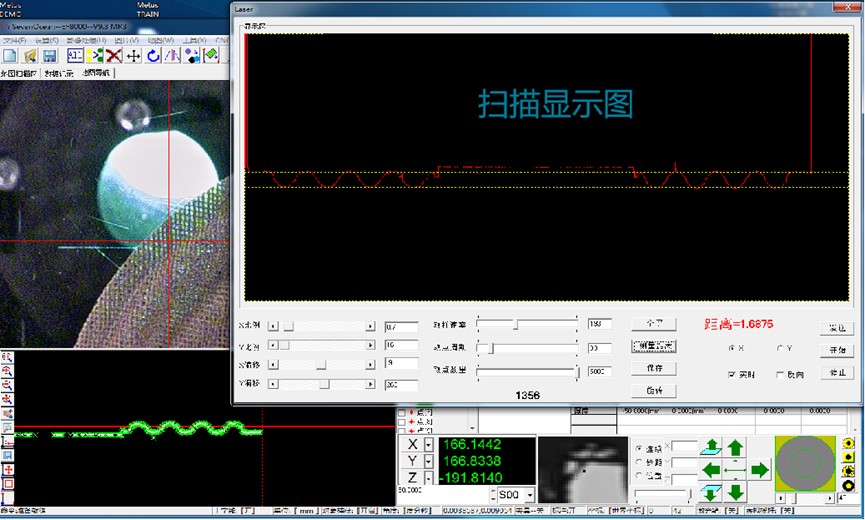

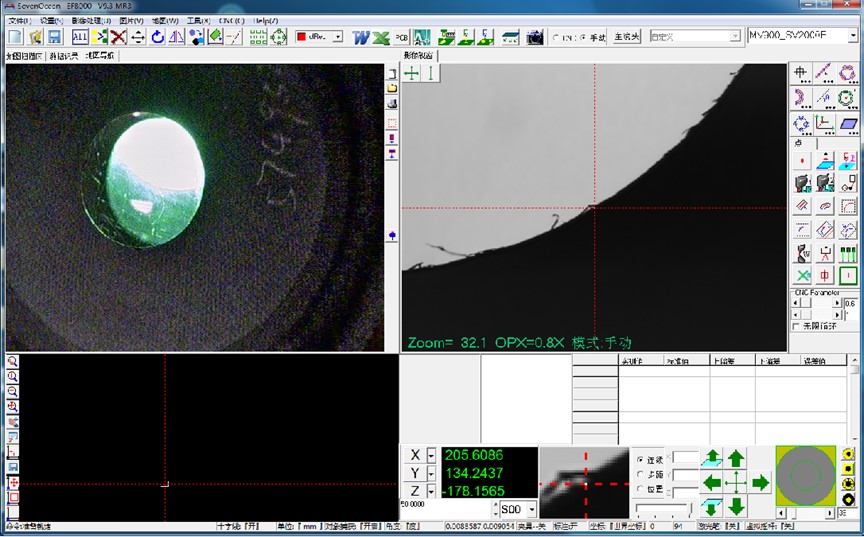

   在影像測量儀的軟件中使用實時導航功能，使用影像功能找到要測量的內孔，測量出其直徑，間接使激光定位到產品中心，在軟件中設置好“激光掃描點的”功能參數，使激光從產品一側邊緣掃描到另外一側邊緣（或者是指定位置）得到所需測量的圖形，然后在圖形成像窗口進行標注高度尺寸，完成測量。
圖片2
檢測方法（二）
剛剛我們講述的一種測量方法，對于產品的測量方法，我們往往不止一種方法，另外一種方法是這樣的，我們可以通過導出影像測量儀中掃描的激光點到EF軟件CAD圖形區域查看，構造R或者是直線，再標注R半徑或指定位置的高度。同時，測量圖形亦可保存為DXF格式，通過AutoCAD軟件再做其他工作。
圖片3

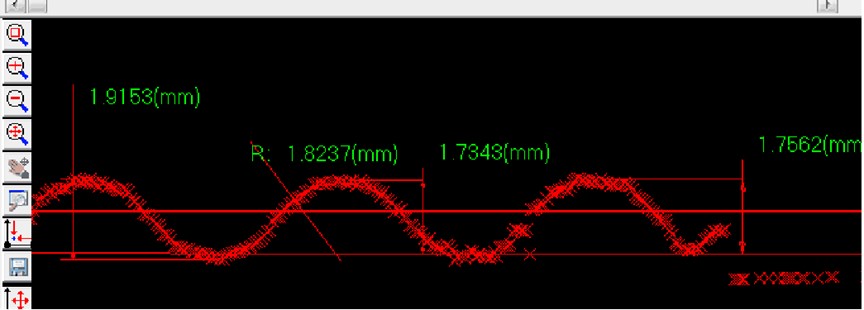

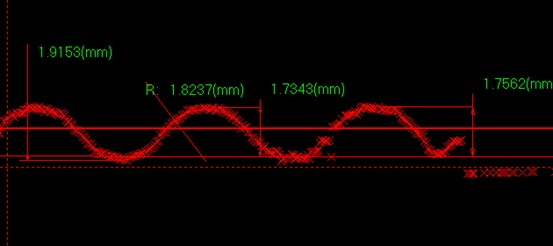

CAD圖形查看窗口
圖片4

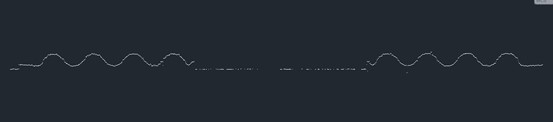

AUTO CAD成像
測量結果

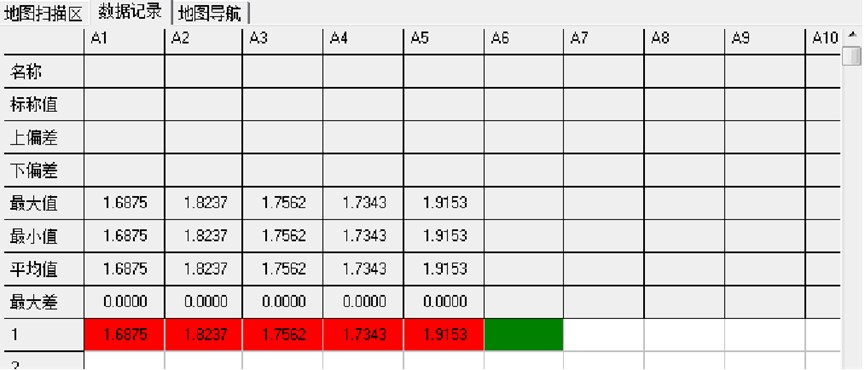

通過影像測量儀軟件的報告窗口來查看我們的測量結果，清晰直觀 。同時也可以將數據快速導出EXCEL。
圖片5

圖片6

影像測量儀的發展是越來越快速，不僅可以測量微小的產品，更是為輕、薄、軟的產品提供了解決方案，七海測量影像測量儀為用戶帶來了滿意的體驗及可靠的方案。
